Custom Leitor Fixo 1D 2D de Montagem para Kiosk KBR2D e KBR2D-C

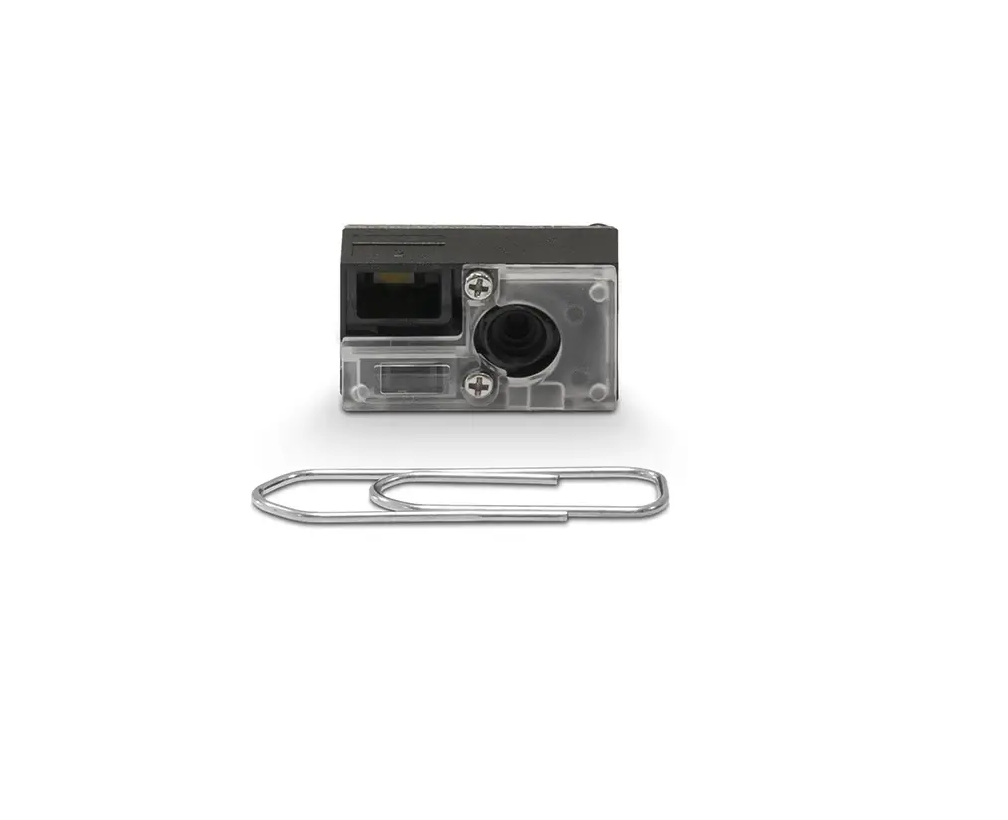

Custom Leitor KBR2D e KBR2D-C

A família de leitores de código de barras KBR2D foi projetada para quiosques de autoatendimento, caixas eletrônicos, verificadores de preços, setor de saúde e para qualquer aplicação OEM, também disponível em versão com caixa plástica (KBR2D-C). O KBR2D é um leitor omnidirecional de alto desempenho e alto volume, capaz de ler com rapidez e precisão qualquer código de barras 1D e 2D, seja impresso em papel (crachás, recibos, pulseiras de saúde) ou exibido na tela de um smartphone ou tablet. Os leitores KBR2D são baseados na tecnologia CMOS para sensibilidade de imagem e faixa dinâmica ideais. A integração do KBR2D é rápida e fácil graças às diversas opções de montagem.

Características
Facilmente integrado com diversas aplicações OEM
Leitura de códigos de barras 1D e 2D
Leitura omnidirecional: não é necessário alinhar o código de barras e o leitor, garantindo conforto ao usuário e protegendo a produtividade
Leitura a longa distância de 3 a 28 cm sem problemas, mesmo sob luz solar direta (100.000 lux)
Leitura de códigos de barras em telas de smartphones ou tablets, mesmo com brilho reduzido para 25/30%
Ponteiro vermelho para mira precisa e aquisição ideal do código de barras
Flexibilidade: diversas opções de montagem externa ou furos para parafusos internos
Decodificador integrado
Software de configuração personalizado ScannerSet

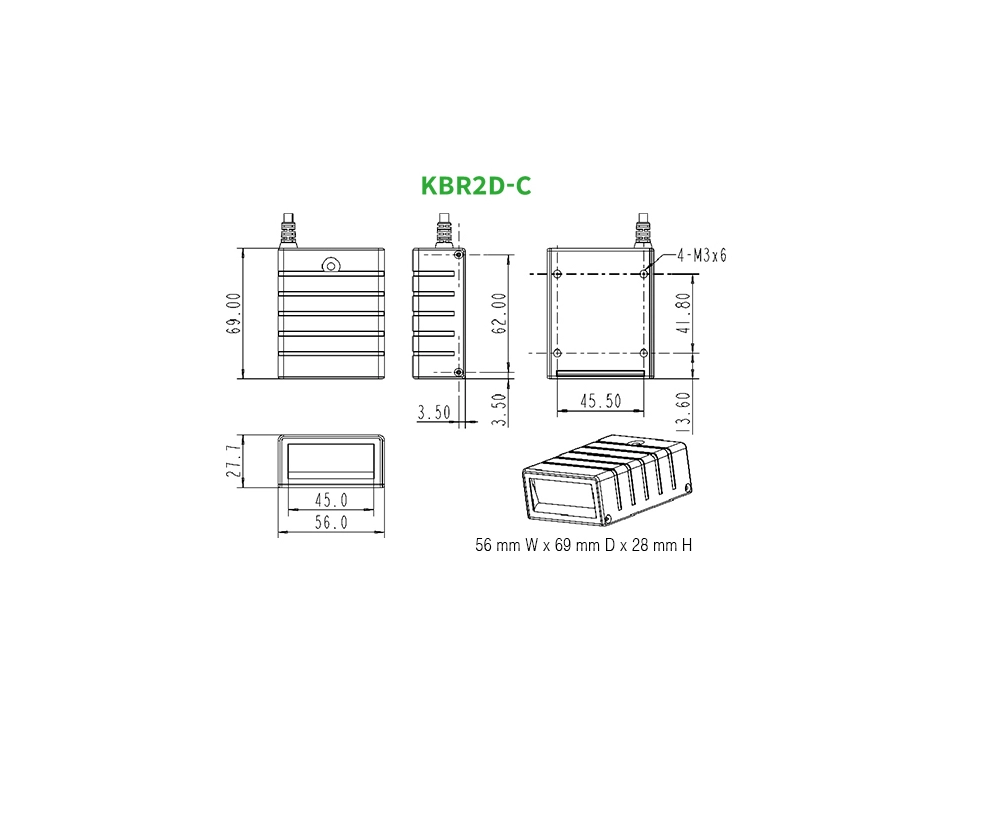

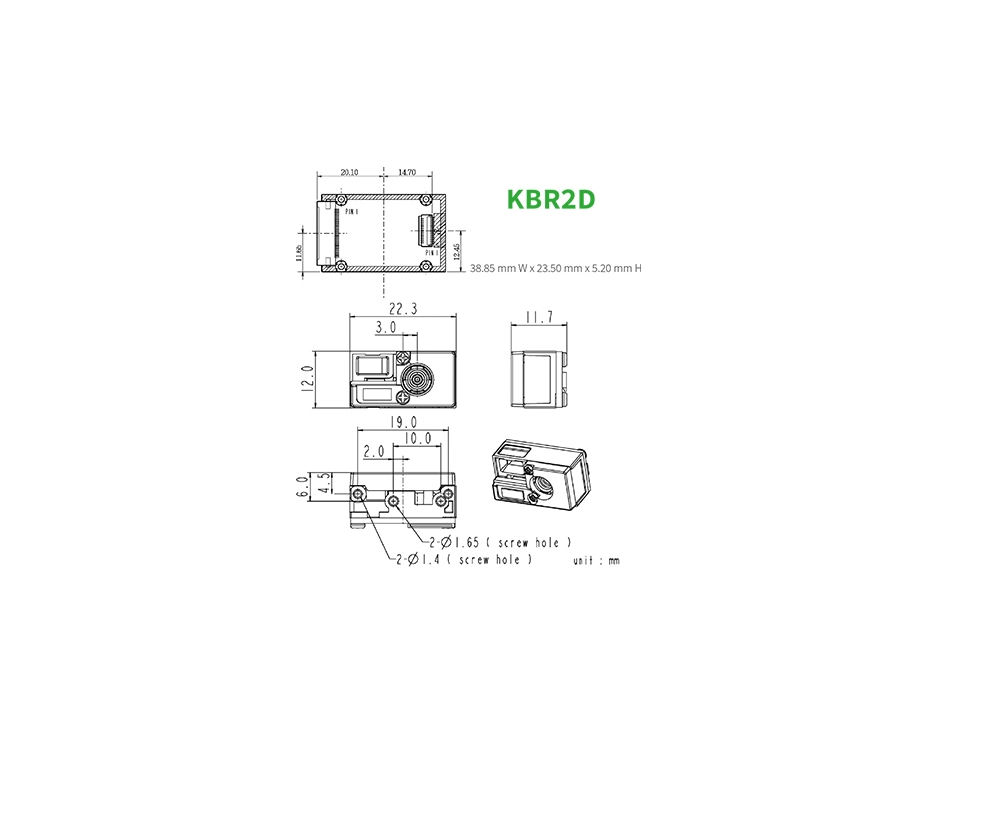

DIMENSION:

Ficha técnica

	KBR2D-C	KBR2D
GENERAL
Interface	USB-HID(or Virtual COM port)	RS232/USB-HID(or Virtual COM port)
Barcodes Supported (1D)	UPC-A, UPC-E, EAN-8/JAN-8, EAN-13/JAN-13, Code 39, Code 128, Interleaved 25, Industrial 25, Matrix 25, Codabar/NW7, Code 93, China Post, MSI/Plessey, Telepen, GS1 Databar Omni-directional, GS1 Databar Limited, GS1 Databar Expended
Barcodes Supported (2D)	Data Matrix, PDF 417, QR Code, Micro QR Code, Dot Code DISABLED BY DEFAULT: Aztec, Micro PDF 417, Han Xin Code, GM Code

ELECTRICAL
Supply Voltage	DC+5V±5%
Current Draw
Stand By (Typ.)	40mA ±10%
Operation (Typ.)	380mA ±10%

PERFORMANCE
Light Source	White light LED
Sensor	1280 (H) x 800 (V) pixels
Field of View	Horizontal – 55°, Vertical – 35°
Scan Rate	60 fps (at full resolution)
Reading Distance	From 3 to 28 cm
Print Contrast Ratio	PCS30%@5mil/0.127 mm
Resolution	3mil/0.076 mm@PCS90% Code39, 8mil/0.2 mm@PCS90% QRCode
Reading Angle	Test Conditions: Code 39, 10mil/0.25 mm, PCS90%
Pitch Angle/Skew Tolerance	5°~60° (±5°)
Ambient Light	Works in any lighting conditions from 0 to 100,000 lux
Roll	360°
Indicator	Good read beep

ENVIRONMENTAL
Operating Temperature	0 °C to 50 °C
Storage Temperature	-20 °C to 70 °C
Relative Humidity	20% to 95% (Non-condensing)

RELIABILITY
Life Time MTBF (calculated)	50,000 hours
Thermal Shock
High Temp.	60°C
Low Temp.	-20 °C
Cycle Time	30 minutes for high temp./30 minutes for low temp.
Mechanical Shock	2000G, 0.7ms, half sinus, 3axes
Vibration	8G r.m.s, from 10 to 500Hz, 2 hours per axis, 3 axes

PHYSICAL
Weight
Reader	106 g (optical + board + case)	28 g (optical + board)
USB cable	51 g	–
Material	Polycarbonate	–
Dimension	56 mm W x 69 mm D x 28 mm H	38.85 mm W x 23.50 mm x 5.20 mm H

READING RANGE

Barcode mil/Depth of Field mm

KBR2D-C

KBR2D

3mil Code39
4mil Code39
10mil Code39
20mil Code39
20mil QR Code
20mil PDF417

50~90 mm
45~100 mm
30~220 mm
30~280 mm
30~210 mm
30~120 mm

3mil Code39
4mil Code39
10mil Code39
20mil Code39
20mil QRCode
20mil PDF417

60~100 mm
55~110 mm
50~220 mm
50~300 mm
50~200 mm
50~120 mm

Note: The test is under ambient light 700 ~ 800 Lux.
The difference in depth of field between the two models depends on the fact that in the KBR2D-C model the optics are housed in a frame.
